气控换向阀的工作原理与其内部结构、控制气压信号以及控制方式密切相关。内部结构：气控换向阀通常由阀体、阀芯、阀座、弹簧等部件组成。当气控换向阀处于不同的工作状态时，阀芯会在阀座上产生不同的位移，从而改变气路的通断状态，实现气动执行器的换向动作。控制气压信号：气控换向阀通过控制气源的通断，改变气路的连接状态，从而控制气动执行器的运动方向。当气源通入气控换向阀时，阀芯会受到气压力的作用，产生相应的位移，使得气路得以连接，气动执行器得以工作；而当气源断开时，阀芯则会受到弹簧的作用，使得气路断开，气动执行器停止工作。控制方式：气控换向阀可以通过手动、电磁、气动等方式进行控制。不同的控制方式会影响气控换向阀的工作状态和工作效果，但其基本的工作原理都是通过控制气源的通断，实现气动执行器的换向动作。
• 高精度控制
• 快速响应
• 结构简单且易于维护
• 操作方便且安全性能高

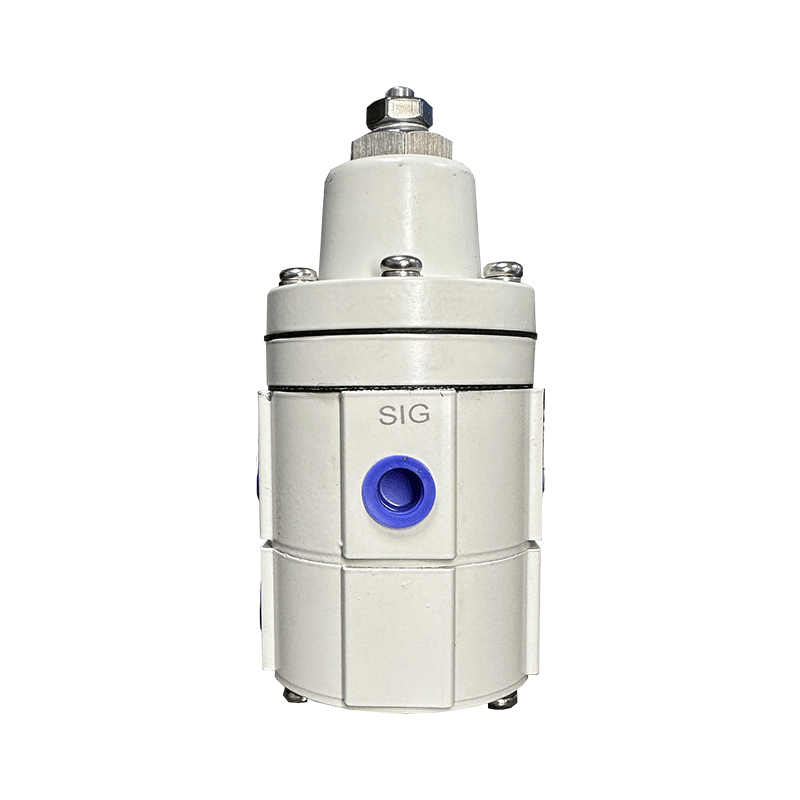

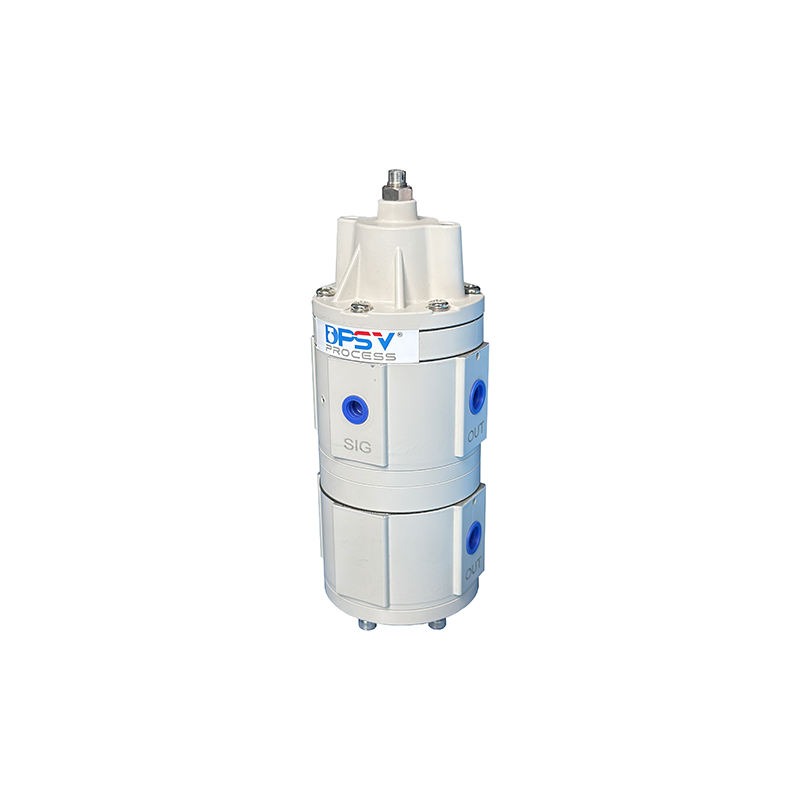

| 型号 | SAR-32-02-A/S6 | SAR-52-02-A/S6 | SAR-32-03-A/S6 | SAR-52-03-A/S6 | |
| 最高输入压力 | Max. 1 MPa = 10 bar = 145 psi | ||||
| 信号压力设定范围 | 0.14 to 0.7 MPa = 1.4 to 7 bar= 20 to 102 psi | ||||
| 微分压力 | Below 0.01 MPa = 0.1 bar= 1.45 psi | ||||
| 流量 (Cv) | 0.9 | 1.8 | |||
| 环境温度 | -20 to +70 °C (-4 to +158 °F) | ||||
| A, B, C连接接口 | 1/4 NPT | 3/8 NPT | |||
| 信号接口 | 1/4 NPT | 1/4 NPT | |||
| 罩壳材料 | 铝压铸 | ||||
| 不锈钢316 | |||||
• 铝合金：铝合金阀体具有重量轻、耐腐蚀性好、加工性能好等优点，适用于一般气动控制系统。
• 铸钢：铸钢阀体具有较高的强度和耐高压性能，适用于高压气动系统或需要承受较大机械应力的场合。
• 不锈钢：不锈钢阀体具有优异的耐腐蚀性和耐高温性能，适用于腐蚀性介质或高温环境。
